Гидроизоляция, защита и обеспыливание бетонных поверхностей

Гидроизоляция и защита от коррозии бетонных и металлических поверхностей (АДВ-17)

ТУ 2226-023-22736960-96

Олигомер уретановый АДВ-17 представляет собой однокомпонентную безрастворную композицию холодного отверждения, применяемую для гидроизоляции и защиты от коррозии бетонных и металлических поверхностей.
Олигомер уретановый АДВ-17 рекомендуется к использованию при строительстве и ремонте гидротехнических сооружений, в том числе и для покрытия бетонных резервуаров с водой и коагулянтом на станциях водоочистки, подземных тоннелей, мостов, для гидроизоляции кровель и фундаментов зданий.
Высокая износостойкость покрытия допускает его использование для защиты конструкций, работающих в условиях высокого износа, гидроэрозии, воздействия абразивосодержащих и агрессивных сред.

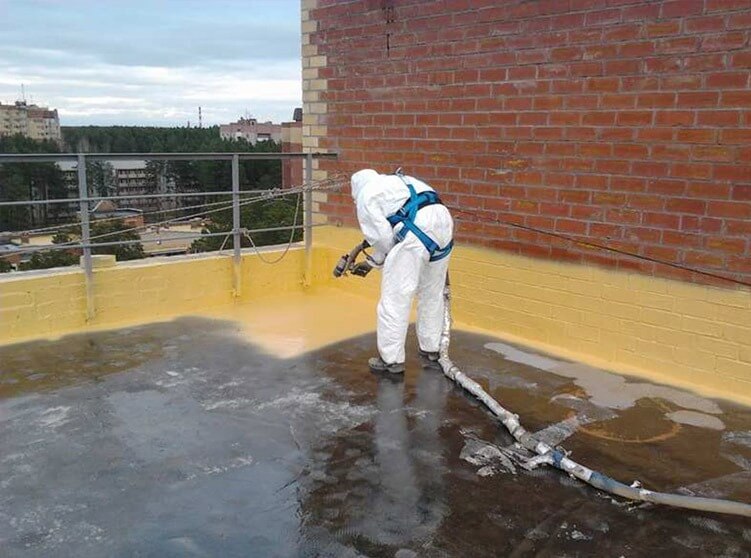

Покрытие может быть нанесено на горизонтальные, вертикальные, сферические поверхности кистью, валиком, обливом вручную, либо методом машинного напыления.
Бетонную поверхность перед нанесением покрытия очищают от непрочного поверхностного слоя песко- или дробеструйной обработкой, обеспыливают и, при необходимости, сушат струей сжатого воздуха.
Металлическую поверхность перед нанесением покрытия очищают от ржавчины песко - или дробеструйной обработкой либо зашкуривают и обеспыливают.
Покрытие наносят при температуре окружающей среды в 2-3 слоя. Для ускорения процесса отверждения необходимо добавление в АДВ-17 0,1% катализатора.
Возможно нанесение покрытия на металлическую поверхность без удаления ржавчины. Для этого готовится раствор олигомера уретанового АДВ-17 в керосине из расчета 10 в.ч. керосина на 90 в.ч. АДВ-17.

Физико-механические показатели:

Цвет	Любой
Вязкость композиции, Па.с, при +20oС +60 oС	15 0,7
Плотность, г/см3	1,05
Массовая доля сухого остатка, %	100
Время выдержки покрытия (без катализатора) до нанесения последующего слоя, ч.	12
Время гелеобразования композиции после нанесения, ч	1-2
Время отверждения при 80% отн. влажности (без катализатора), ч при +20oС при +10oС	24 48
Твердость по Шору, усл.ед	70
Остаточное удлинение, %, не более	12
Усадка	отсутствует
Прочность при растяжении, мПа, не менее при +20oС - 30 oС	25 75
Относительное удлинение при разрыве, %, не менее при +20oС - 30oС	550 230
Предельная температура эксплуатации, 0 С (выдерживает в течение 1 часа)	180
Стойкость к нефтепродуктам	стойко к бензину и др. нефтепродуктам, выдерживает воздействие расплавленного битума
Хим. стойкость	стойко к разбавленным кислотам и щелочам, растворам солей
Водопоглощение, при 20oС , % масс., не более	3
Расход композиции за один проход, кг/м2	0,3 - 0,5
Срок хранения композиции в герметичной таре, мес.	12

Требования безопасности

Санитарно- технологической оценкой по ГОСТ 12.1.007-76 композиция АДВ-17 отнесена к IV классу опасности. Допускается проведение процесса напыления в закрытом помещении, а также в условиях подземного тоннеля при наличии приточно-вытяжной вентиляции. Имеется разрешение на контакт с питьевой водой.

АДВ-46

Лак АДВ-46 производится в соответствии с ТУ-2311-049-22736960-2000.

Лак АДВ-46 предназначен для нанесения на бетонные, металлические, деревянные и полимерные основания в качестве износостойкого беспылевого покрытия пола, декоративного глянцевого или матового лака, пропитки и грунтовки по бетону, увеличивающей его прочность и стойкость к истиранию, к действию нефтепродуктов, растворов кислот и щелочей.

Санитарно-эпидемиологическим заключением №33.ВЛ.05.240.П.001805. 05.05 от 03.05.2005г. удостоверяется, что лак полиуретановый АДВ-46 разрешен для покрытия пола в складах пищевых продуктов, гаражей, паркингов.

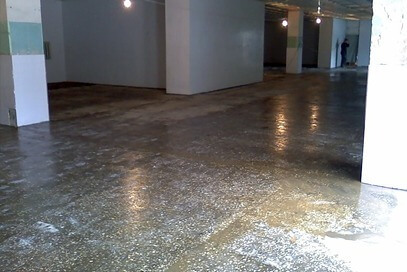

Обеспыливание, упрочнение бетонных полов путем пропитки верхнего слоя лаком АДВ-46 на 4-6 мм увеличивает ударную прочность бетона, полностью обеспыливает, обеспечивает химическую стойкость. Пропитку бетона осуществляют смесью лака и растворителя в два слоя с промежуточной сушкой 6÷8 часов.
.

Технологические характеристики

Внешний вид	жидкость бурого цвета без посторонних включений
Содержание сухого остатка, %, не менее	50
Время высыхания до отсутствия отпечатка, ч, не более	24
Время истечения по ВЗ- 246, сопло 2, сек, не менее	65
Гарантийный срок хранения, мес.	12
Упаковка	Бочки 100,200,250 л.
Условия хранения лака.	При температуре окружающей среды в герметичной таре

Физико-механические характеристики отвержденного покрытия

Плотность, г/см3	0,96
Прочность при растяжении, МПа	65
Относительное удлинение при разрыве, %	12
Остаточное удлинение после разрыва, %	0
Твердость по маятниковому прибору М-3, усл.ед.	0,7
Истираемость (определена на установке «Фриц Хекер» при нагрузке 10 Н и окружной скорости 0,3 м/с, г/см2 )	0,00309
Температура эксплуатации, oС	от –40 до +120

Электроизоляционные характеристики

Удельное поверхностное сопротивление, Ом	2·1014
Электрическая прочность, кВ/мм	103
Диэлектрическая проницаемость	2,85
Тангенс угла диэлектрических потерь	0,0068

Устойчивость покрытия АДВ-46 к агрессивным средам
и органическим растворителям

Агрессивная среда (воздействие в течение 12 месяцев)	Внешний вид	Момент начала разрушения
Дистиллированная вода	без изменения
Водопроводная вода	без изменения
Морская вода (3% раствор морской соли)	без изменения
Серная кислота, 10% концентрации	без изменения
Соляная кислота, 10% концентрации	Покрытие разрушилось	6 месяцев
Азотная кислота, 10% концентрации	Покрытие разрушилось	20 дней
Молочная кислота, 25% концентрации	без изменения
Лимонная кислота	без изменения
Раствор дубильной кислоты	без изменения
Жирные кислоты льняного масла	без изменения
Раствор Соды, 20% концентрации	без изменения
Раствор хлорида натрия, 10% концентрации	без изменения
